[ABAP] LVC_FIELDCATALOG_MERGE / Dictionary table의 field정보 가져오기

안녕하세요, 건양대학교 ASAP팀장 김종오입니다. 학기 중에 바빠서 올리지 못한 Function들을 이번 방학동안 하나씩 올려볼까합니다. 많은 관심 부탁드립니다!



LVC_FIELDCATALOG_MERGE란?



일반적으로 ALV에 모든 필드를 출력하려면 각 필드에 대해 개별적으로 필드 카탈로그를 생성해야 합니다. 그러나 `LVC_FIELDCATALOG_MERGE`를 사용하면 `EXPORTING` 파라미터의 `I_STRUCTURE _NAME`에 원하는 DB table이나 Structure의 이름을 입력하여, 해당 DB table이나 Structure의 필드 정보를 자동으로 불러와 필드 카탈로그를 자동으로 생성할 수 있습니다. 덕분에 개발자가 필드 카탈로그를 하나하나 수동으로 설정할 필요가 없어 더욱 편리합니다. 이 함수는 Dictionary에 있는 Table과 Structure에서만 필드 정보를 가져올 수 있으며, Internal Table에는 적용되지 않습니다. Internal Table의 필드 정보를 사용해야 하는 경우에는 `REUSE_ALV_FIELDCATALOG_MERGE` 함수를 사용해야 합니다. (다음 소개는 해당 Function를 소개하도록하겠습니다)



다음은 Function의 Signature를 보도록하겠습니다.

Importing Parameter

**I_INTERNAL_TABNAME은 더 이상 사용하지 않습니다.**

Tables Parameter

클래스 CL_GUI_ALV_GRID의 method인 set_table_for_first_display에서 받는 Field Catalog와 같은 Type입니다.

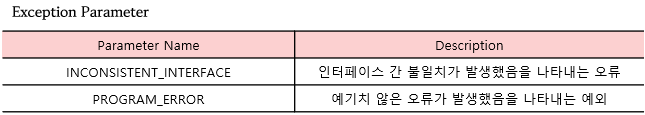

Exception Parameter

---

[실행 결과]

아래는 Dictionary Table이나 Structure이름을 입력하면 Field Catalog 추출되는 Subroutine 코드입니다.

*====================================================================*
"//Dictionary Object에 있는 정보로 Field Catalog table 생성
"Signature
"         USING (Fieldcatalog table를 만들 Dictionary Object 이름)
"         CHANGING (Fieldcatalog tabla | lvc_t_fcat)
*====================================================================*
FORM merge_fieldcatalog  USING VALUE(pv_dictionaryname)
                         CHANGING pt_fcat TYPE lvc_t_fcat.

"//Dictionary의 Object를 참조하여 Fieldcatalog table를 생성합니다.
  CALL FUNCTION 'LVC_FIELDCATALOG_MERGE'
    EXPORTING
      i_structure_name       = pv_dictionaryname
    CHANGING
      ct_fieldcat            = pt_fcat
    EXCEPTIONS
      inconsistent_interface = 1
      program_error          = 2
      OTHERS                 = 3.

ENDFORM.

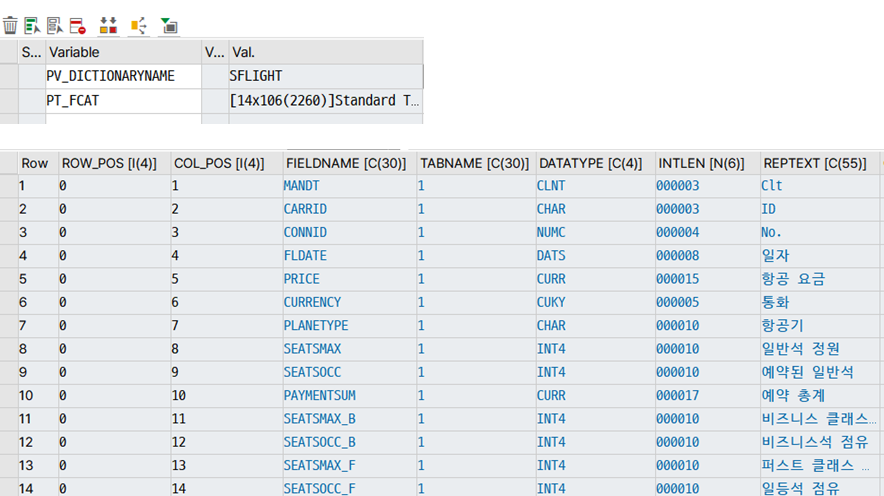

'SFLIGHT' 테이블에 대한 FieldCatalog를 LVC_T_FCAT type의 Internal Table에 값이 복사된 것을 볼 수 있습니다.

실행 결과

---

[알아보기]

Field Catalog의 정보가 들어가 있는 LVC_T_FCAT에 대한 내용을 간단하게 설명해보겠습니다.



LVC_T_FCAT는 ALV 화면을 구상할 때 자주 사용되는 필드 카탈로그의 필드 속성 정보를 담고 있는 테이블 타입이며, 각 행은 LVC_S_FCAT 라는 structure로 되어 있습니다. 특히, ALV Grid Control (CL_GUI_ALV_GRID)을 설정하는 데 필요한 필드 카탈로그 정보를 담아서 설정 속성에 따라 ALV을 출력이 됩니다.



LVC_S_FCAT 주요 필드입니다.

• FIELDNAME: 실제 테이블 필드의 이름
• CFIELDNAME & QFIELDNAME : 통화키 및 단위 를 참고하는 필드 이름 (단위 및 통화 키)
• REPTEXT : Data Element 텍스트
• SCRTEXT_L, SCRTEXT_M, SCRTEXT_S: 필드의 긴, 중간, 짧은 텍스트 (각기 다른 화면 크기에 맞춘 필드 텍스트)
• COL_POS: 열의 위치 (ALV에서의 컬럼 순서를 지정)
• OUTPUTLEN: 출력 길이
• NO_OUT: 출력 제외 여부 (출력되지 않도록 설정할 경우 X 값을 가짐)
• KEY: 키 필드 여부 (ALV 내에서 키 필드로 표시될 경우 X 값을 가짐)
• ICON: 필드가 아이콘을 표시할지 여부

이 외에도 많은 Column들이 존재합니다.



---

[주의 사항]

Exporting Parameter에서 i_structure_name을 Dictionary에서 Active 상태인 Dictionary Object들만 Field Catalog를 가져올 수 있습니다.
